手摇刷式过滤器

您的位置:首页 > 产品中心 > 水处理系列 > 手摇刷式过滤器

手摇刷式过滤器(y型)

[!--oldtitle--]

基本参数

菲尔博特


Y型


滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)


单台最大过滤流量可达970m3/h


4000微米-20微米


≤95℃


地下水;市政水;江河、湖、电力、冶金、石化、海水;果园;苗圃;温室;高尔夫球场;公园


产品简介


品牌:菲尔博特型号:Y型滤材:滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)流量:单台最大过滤流量可达970m3/h过滤精度:4000微米-20微米工作温度:≤95℃应用领域:地下水;市政水;江河、湖、电力、冶金、石化、海水;果园;苗圃;温室;高尔夫球场;公园...

产品介绍

手摇刷式过滤器(y型)

产品介绍
     过滤器是水净化过程中不可缺少的处理设备,用于拦截水中的各种杂质,以净化水质或保护系统中其他设备的正常工作。普通滤网式过滤器因其结构简单、过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清洗,而且受人为因素影响比较大,使整个系统的自动化程度很低。手摇刷式过滤器可对原水进行过滤并对滤芯进行半自动清洗排污,且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有处理量大,不间断供水,应用面广泛等优点。
 1.手摇刷式过滤器原理概述

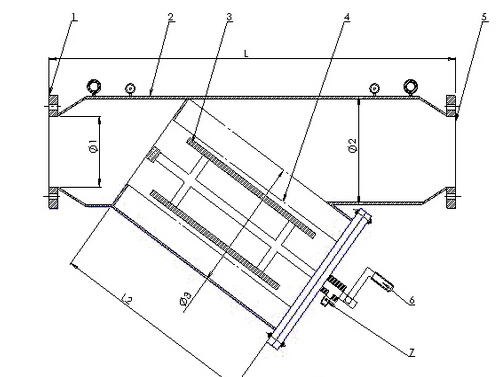

手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成,清洗刷架组穿过过滤器盖,清洗刷安装在不锈钢过滤网内部,水流经手摇刷式过滤器时,杂质被滤网拦截,当需要排污时,只要打开排污阀顺时针方向摇动手柄数圈,即可完成排污,不必拆卸过滤器清洗内部滤网,清洗排污过程水流不中断。





2.手摇刷式过滤器应用范围
     过滤应用:冷却水过滤;保护喷头;污水三级处理;市政水回用;车间用水;R.O.系统前过滤;酸洗;造纸白水过滤;注塑成型机;巴氏消毒系统;真空泵系统;空压机系统;连铸系统;水处理应用;制冷采暖水系统。
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园。
3.手摇刷式过滤器产品特点
■单台最大过滤流量可达970m3/h
■过滤精度从4000微米-20微米
■滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
■最小工作压力≥0.1MPa
■最高工作压力≤2.5MPa(特殊可定制)
■工作温度≤95℃
■清洗方式:刷式
■安装形式:可立式安装或卧式安装,多台并联可获得更大流量
4.手摇刷式过滤器产品选型
您在选择手摇刷式过滤器的时候,请考虑以下几个参数
1、 处理流量
2、 过滤介质的化学性质
3、 过滤介质的悬浮物浓度
4、 要求的过滤精度
5、 管道的压力

手摇刷式过滤器过滤精度对照表
微米(μm)   10  25  30  40  50  80  100  120  150  200  400  800  1500  3000
目数  1500  650  550  400  300  200  150  120  100  80  40  20  10  5
 过滤器材质
■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
■排污阀:铸铁、铜、不锈钢
■密封圈:EPDM橡胶
■清洗刷:不锈钢、尼龙

     注:可根据客户需求选用镍、钛合金等特殊材质,具体情况请咨询公司。
 5.手摇刷式过滤器滤芯和清洗刷子的选择

手摇刷式过滤器网刷

     滤芯精度比较高时,一班选用复合网和锲型网。
     复合网又可分为普通纺织网和冲孔板复合,特种网和冲孔板复合。
      锲型网基本上可以终身使用,其特殊的梯形不锈钢丝形成了滤芯内部缝隙小,外部大的结构,介质从滤芯内向外流动,出水更利,不易阻塞。同时这种结构也更有利于需要反冲洗的设备反冲洗。
      锲型网可以选择全不锈钢清洗刷子,而复合网由于其材质所限只能选用尼龙刷子。不锈钢刷子长度可调节,使用时间更长,适用多种特殊环境,如过滤介质比较粘稠。要根据需要选择网刷。
6.手摇刷式过滤器阀体选择
    理论上阀体越大滤芯越大,清洗排污次数越少。从成本角度考虑,在满足处理量的基础上选择适合的阀体大小。

手摇刷式过滤器阀体选择




7.手摇刷式过滤器设备安装与连接
1、设备本体安装
(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。
(2)按照手摇刷式过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。XHS系列手摇刷式过滤器有两种安装形式(见下图),采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
(3)手摇刷式过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,手摇刷式过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力,手摇刷式过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)排污阀连接方式分为法兰和丝扣,排污管不宜过长,最好不要超过 10 米。
(6)安装时应考虑便于检修,手摇刷式过滤器前后应安装关断阀门,且应安装旁通管道。
8、手摇刷式过滤器

规格尺寸:

手摇刷式过滤器规格尺寸



口径

最大流量

手摇刷式过滤器

型号规格

ф

L

L1

L2

L3

H

重量

mm

T/h

mm

mm

mm

mm

mm

mm

kg

50

19

XHYS

159

300

600

80

810

650

74

80

50

XHYS

159

300

600

80

810

660

75

100

80

XHYS

159

300

700

80

810

670

76

125

125

XHYS

219

350

750

80

820

680

80

150

180

XHYS

275

350

800

80

950

720

114

200

320

XHYS

325

525

850

80

1050

850

154

250

490

XHYS

377

650

900

80

1350

1050

260

300

710

XHYS

426

700

950

100

1740

1360

405

350

970

XHYS

478

820

1170

100

2350

1740

580



10、手摇刷式过滤器的防腐
     手摇刷式过滤器防腐一班采用防腐漆、环氧树脂、橡胶等防腐,要求高的采用全不锈钢材质。

手摇刷式过滤器的防腐

11、手摇刷式过滤器密封机构
      手摇刷式过滤器密封机构采用特殊的“双锥形”结构,使密封填料、密封本体、传动轴之间形成完美配合,且在螺栓的压力下越来越紧,同时填料漏失可减少到小,从而确保密封机构的安全性。

手摇刷式过滤器密封机构

12、手摇刷式过滤器日常操作与维护
      (1)手摇刷式过滤器排污周期
    根据过滤器进出口压力表压差值确定是否排污,当压差值达到0.5kg时,摇动过滤器清洗摇把将滤芯内的杂质从滤芯上刷掉,打开排污阀在系统压力作用下排出杂质,进出口压力恢复正常,关闭排污阀,进入下个过滤周期。
       (2)手摇刷式过滤器易损件的更换
