手摇刷式过滤器（立式）

手摇刷式过滤器（立式）

1.手摇刷式过滤器原理概述

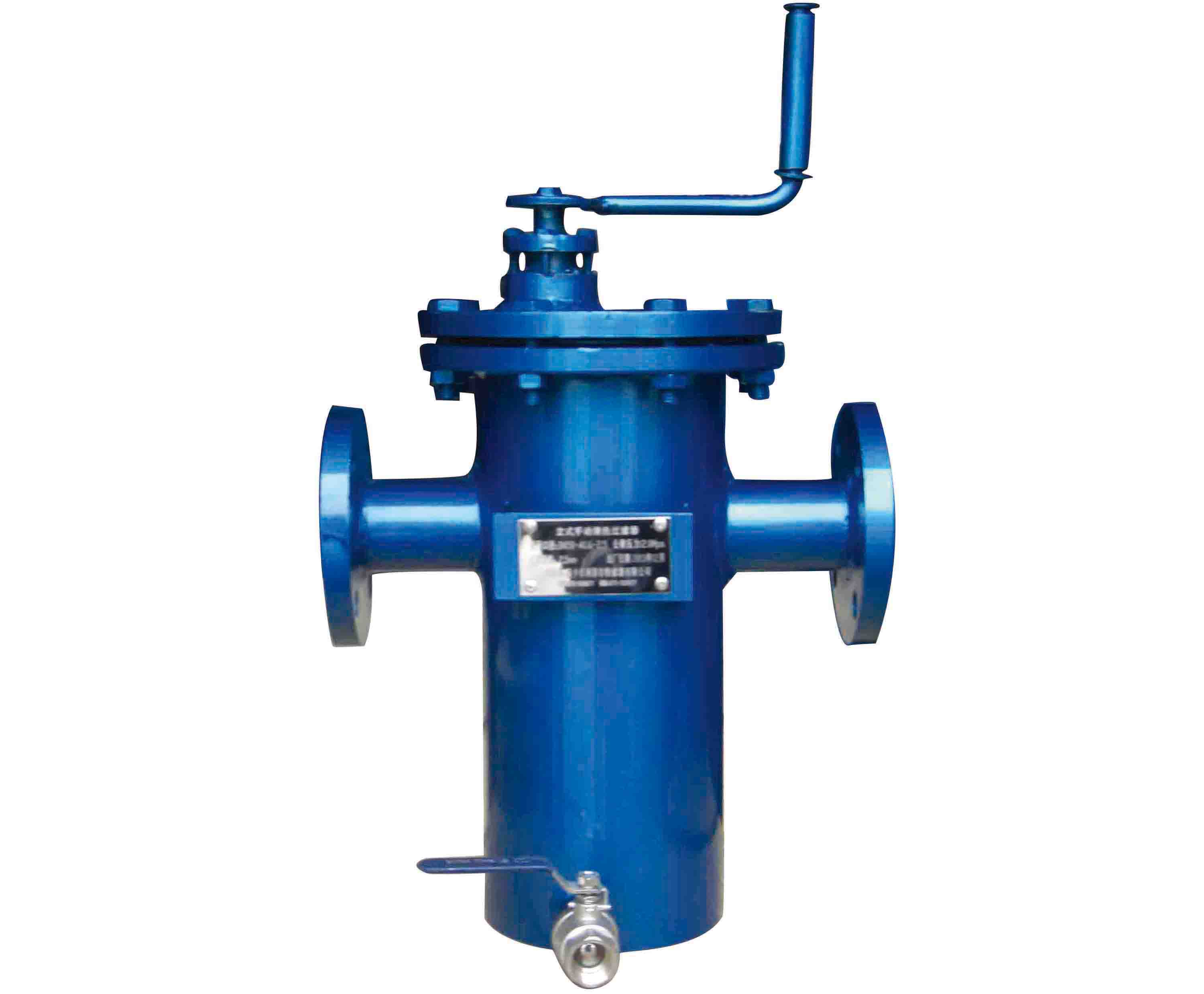

     手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。www.fofliter.com
2.手摇刷式过滤器应用范围
     过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。
灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。
3.手摇刷式过滤器产品特点
■单台最大过滤流量可达970m3/h
■过滤精度从4000微米-20微米
■滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
■最小工作压力≥0.1MPa
■最高工作压力≤2.5MPa(特殊可定制)
■工作温度≤95℃
■清洗方式：刷式
■安装形式：可立式安装或卧式安装，多台并联可获得更大流量
4.手摇刷式过滤器产品选型
您在选择手摇刷式过滤器的时候，请考虑以下几个参数
1、 处理流量
2、 过滤介质的化学性质
3、 过滤介质的悬浮物浓度
4、 要求的过滤精度
5、 管道的压力                 (
 手摇刷式过滤器过滤精度对照表
微米（μm）   10  25  30  40  50  80  100  120  150  200  400  800  1500  3000
目数  1500  650  550  400  300  200  150  120  100  80  40  20  10  5
 过滤器材质
■壳体：碳钢、304不锈钢、316L不锈钢
■滤网：304不锈钢、316L不锈钢
■刷架：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■密封圈：EPDM橡胶
■清洗刷：不锈钢、尼龙
  (内容     注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。

5.手摇刷式过滤器设备安装与连接
1、设备本体安装
 （1）安装使用时，应注意对传动部分的保护，防止损坏。
（2）按照立式手摇刷式过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。XHS系列手摇刷式过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）立式手摇刷式过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，手摇刷式过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，立式手摇刷式过滤器也可安装在水泵之前，并尽量靠近水泵。
（5）排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过 10 米。
（6）安装时应考虑便于检修，立式手摇刷式过滤器前后应安装关断阀门，且应安装旁通管道。
